1569s duwen in zwenk 90 ° mannelijke elleboog
  • 1569s duwen in zwenk 90 ° mannelijke elleboog
  • 1569s duwen in zwenk 90 ° mannelijke elleboog

1569s duwen in zwenk 90 ° mannelijke elleboog

Productkenmerken:
■■ Messing collet
■■ Buna n o-ring
■■ Roestvrijstalen buisondersteuning
■■ Ontmoet D.O.T. FMVSS571.106
■■ Ontmoet SAE J2494 & SAE J2494-3

Markten:
■■ Zware vrachtwagen
■■ Trailer
■■ Mobiel

Toepassingen:
■■ Luchtremmen
■■ Luchttanks
■■ Luchtrit
■■ Schuifregelaars
■■ Bandeninflatie
■■ Primaire en secundaire lijnen

Compatibele buizen:
■■ SAE J844 Type A & B Nylon Tubing

Referentie Onderdeel NR:
AQ69DOTS -169 PMTNS -1869 -DQ69DOTS -1569SDOT

Neem contact met ons op

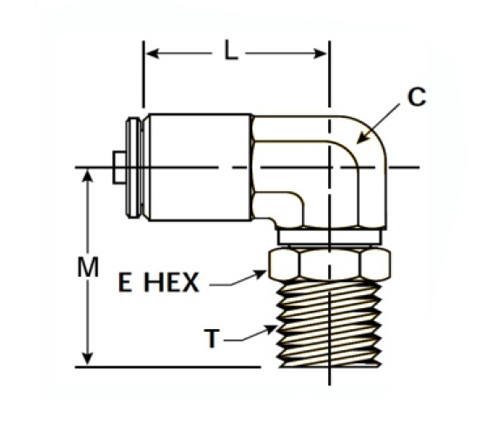

Specificaties

DEEL#

Buis o.d × mannelijke nptf

C

M

L

E

1569S-D0T-4A

1/4 × 1/8

3/8

.89

.88

7/16

1569S-D0T-4B

1/4 × 1/4

3/8

1.07

.88

9/16

1569S-D0T-4C

1/4 × 3/8

1/2

1.13

1.00

11/16

1569S-D0T-6A

3/8 × 1/8

1/2

.99

.98

7/16

1569S-D0T-6B

3/8 × 1/4

1/2

1.10

.98

9/16

1569S-D0T-6C

3/8 × 3/8

1/2

1.14

.98

11/16

1569S-D0T-6D

3/8 × 1/2

5/8

1.46

1.07

7/8

1569S-D0T-8B

1/2 × 1/4

5/8

1.20

1.16

9/16

1569S-D0T-8C

1/2 × 3/8

5/8

1.25

1.16

11/16

1569S-D0T-8D

1/2 × 1/2

5/8

1.46

1.16

7/8

1569S-DOT-10C

5/8 × 3/8

3/4

1.23

1.40

11/16

1569S-DOT-10D

5/8 × 1/2

11/16

1.64

1.40

7/8

1569S-D0T-12D

3/4 × 1/2

15/16

2.46

1.40

1-1/16

1569S-D0T-12E

3/4 × 3/4

15/16

2.46

1.40

1-1/16

Ontworpen voor zware toepassingen zoals luchtremmen, luchttank- en luchtritsschuifregelaars, bandeninflatie, primaire en secundaire luchtlijnen. Kenmerken: Brass Collet, Buna N O-Ring en Roestvrij stalen buisondersteuning. Compatibele slangen: SAE J844 Type A & B Nylon Tubing (referentiedeel NR: AQ69DOTS). De mannelijke elleboog is een OULET, waardoor een buisverbinding van de buitendiameter van de buitendiameter van minder dan 12 mm kan worden gemonteerd over een hoek van 90 ° en in twee gevallen, 45 °. Het uiteinde wordt getapt en accepteert een M20X1.5 -thread. De ellebogen passen in de vaten / buizen met remlijnen en zijn niet compatibel met koperen buizen.
