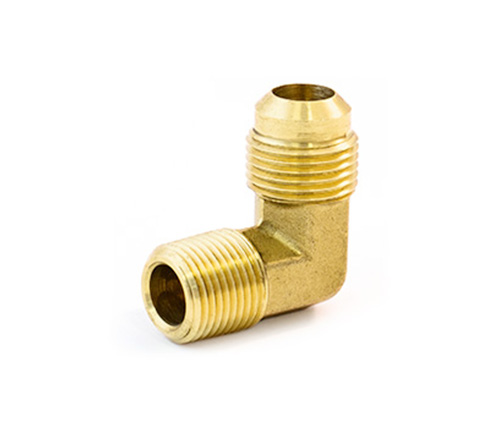

49# SAE 45 ° Flare gesmeed 90 ° Mannelijke elleboog Brass Flare Fittingen
  • 49# SAE 45 ° Flare gesmeed 90 ° Mannelijke elleboog Brass Flare Fittingen
  • 49# SAE 45 ° Flare gesmeed 90 ° Mannelijke elleboog Brass Flare Fittingen

49# SAE 45 ° Flare gesmeed 90 ° Mannelijke elleboog Brass Flare Fittingen

Productkenmerken:
■■ Alle koperen constructie
■■ Weer bestand tegen trillingen met het gebruik van lange moer
■■ UL -aanbieding
■■ Functionele vereisten van SAE J512 en J513


Markten: Toepassingen:
■■ Koeling ■■ Koelmiddelen
■■ Zware vrachtwagen ■■ Propaan
■■ Mobiel ■■ Brandstoffen
■■ Industrieel ■■ Adapters
■■ Verwarming ■■ Aardgas
■■ Airconditioning

Referentie Onderdeel NR:
249f -49 -E1 -149f -10283 tot 10309 -S49

Neem contact met ons op

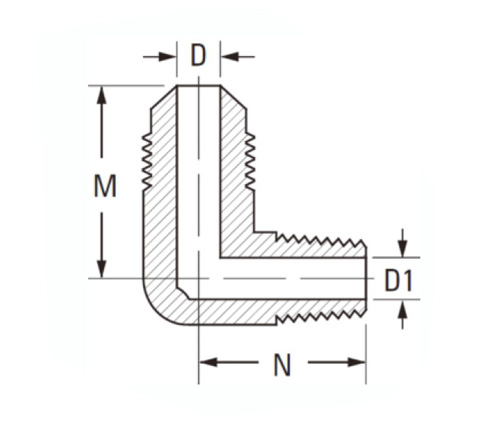

Specificaties

DEEL#

Flare O.D × Thread

D1

D

M

N

49-2A

1/8 × 1/8

.219

.126

.63

.73

49-3A

3/16 × 1/8

.219

.126

.75

.75

49-4A

1/4 × 1/8

.219

.189

.81

.76

49-4B

1/4 × 1/4

.312

.189

.88

.94

49-4C

1/4 × 3/8

.438

.189

.92

1.01

49-4d

1/4 × 1/2

.562

.189

1.02

1.09

49-5A

5/16 × 1/8

.219

.219

.91

.88

49-5B

5/16 × 1/4

.312

.219

.95

.95

49-5c

5/16 × 3/8

.438

.219

.98

1.01

49-6A

3/8 × 1/8

.219

.282

1.00

.91

49-6B

3/8 × 1/4

.438

.282

1.06

1.01

49-6C

3/8 × 3/8

.438

.282

1.05

1.08

49-6d

3/8 × 1/2

.562

.282

1.10

1.00

49-8B

1/2 × 1/4

.312

.408

1.19

1.00

49-8C

1/2 × 3/8

.438

.408

1.19

1.00

49-8d

1/2 × 1/2

.562

.408

1.16

1.13

49-8e

1/2 × 3/4

.750

.408

1.38

1.38

49-10B

5/8 × 1/4

.312

.500

1.34

1.22

49-10c

5/8 × 3/8

.438

.500

1.34

1.22

49-10d

5/8 × 1/2

.562

.500

1.35

1.38

49-10e

5/8 × 3/4

.750

.500

1.44

1.38

49-12d

3/4 × 1/2

.562

.625

1.60

1.48

49-12E

3/4 × 3/4

.750

.625

1.60

1.62

*Dimensiegegevens kunnen zonder kennisgeving veranderen

* Ref.sae No.010202

De 49-serie elleboog is gebouwd van hoogwaardige messing voor langdurig gebruik en past 1-1/16 ”NPT Flare-verbindingen. De buis-eindverbinding meet 3/4" en de vrouwelijke verbinding meet 5/8 ". Deze fittingen hebben een mannelijke flare unie om trillingsschade te voorkomen, die in de loop van de tijd kan optreden.
