3000# messing schotkoppelingspijpfittingen

Productkenmerken: Markten:
■■ Alle koperen constructie ■■ Industrieel
■■ Voldoet aan functionele vereisten van ■■ Bouw
SAE J530 en SAE J531 ■■ Zware vrachtwagen
■■ Threads gemaakt volgens DrySeal Standards ■■ Mobiel
■■ Zowel smeedstukken als extrusies beschikbaar ■■ Fabriek/procesautomatisering

Toepassingen: compatibele slang:
■■ Luchtlijnen ■■ Koper
■■ Waterlijn ■■ Messing
■■ Koellijnen ■■ IJzeren buis

Specificaties:
Drukbereik tot 1000 psi
Temperatuurbereik -65 ° tot 250 ° F

Typische toepassing:
Vet, brandstoffen, LP en aardgas, koeling. Instrumentatie en hydraulische systemen

Conformiteit:
Voldoet aan specificaties en normen van ASA, ASME en SAE.

Neem contact met ons op

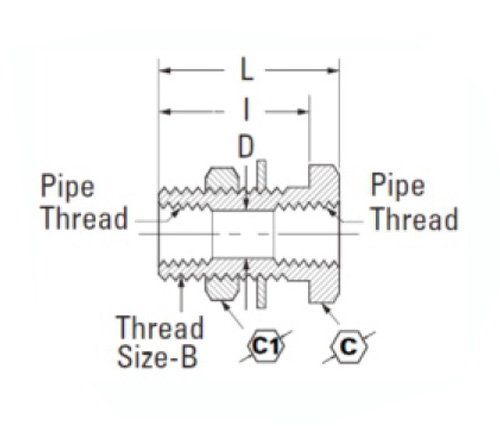

Specificaties

DEEL#	Pijpmaat	C	C1	Maat-B	L
3000-A	1/8	7/8	15/16	5/8-18	.96
3000L-A	1/8	7/8	15/16	5/8-18	1.50
3000-B	1/4	1 "	1 "	3/4-16	.94
3000l-B	1/4	1 "	1 "-1/8	3/4-16	1.50
3000-C	3/8	1 "-1/8	1 "-1/4	1 "-14	1.31
3000-D	1/2	1 "-1/4	1 "-3/8	1 "-1/8	1.50

L: Licht

Referentie Onderdeel NR:

3000 -A: 207 × 2 -207ACBH -2 -ACBH207-2 -129A -A -392A -1 & 1/2 -50004 -55207 -28300

3000 -B: 114-44 -1345 -207 × 4 -392C -94 -ACBHS207-4 -382-44S -129AS -B -55611 -S611 -28301

3000L -B: 392C -1 & 1/2 -114B -44 -1344 -207-4 -382-44L -50005 -ACBH207-4 -129A -B -035081 -55661 -28302

3000 -C: 129A -C -392E -1 & 5/16 -114-66 -1346 -035087 -207 × 6 -ACBH207-6 -382-66 -S661 -207ACBH -6 -50006 -28303

3000 -D: 114-88 -207 × 8 -129a -D -1351 -ACBH207-8 -207ACBH -8 -50007 -292F -1 & 1/2 -55807 -5807 -28304

De messing schotkoppelingspijpfittingen zijn geconstrueerd van messing voor maximale chemische resistentie, corrosieweerstand en weerstand tegen slijtage. De fittingen voldoen aan de functionele vereisten van SAE J530 en SAE J531. Zowel smeedstukken als extrusies zijn beschikbaar met beide mannelijke draden (M- of SPG) of vrouwelijke draden (F- of SPG). Onze standaardfittingen zijn er in een rechte oriëntatie of 90 graden offset -oriëntatie. We kunnen ook aangepaste onderdeelnummers produceren met meerdere functies om aan specifieke klantvereisten te voldoen. Deze schulkhead koppelingspijpfitting is gemaakt van messing en compatibel met een verscheidenheid aan buizentypen. Het is getest voor gebruik in toepassingen, waaronder luchtlijnen, waterleidingen en koellijnen.
