Abstract: Gap -afdichting is een eenvoudige en veel g...
Gap -afdichting is een eenvoudige en veel gebruikte afdichtingsmethode. Het voorkomt lekkage op basis van de kleine opening tussen de parende oppervlakken van relatieve bewegende delen. De drukolie wordt in de opening gevuld en vertrouwt op de hechting tussen metaal en olie en de viscositeit van de olie om een smoorstandeffect te produceren om lekkage te voorkomen. Een bepaalde hoeveelheid kleine opening kan een vloeibare wrijvingsstatus vormen tussen de doorn en de vaste schaal, die de wrijvingscoëfficiënt en het energieverbruik aanzienlijk vermindert. Roterende gewrichten maken een bepaalde hoeveelheid lekkage en een bepaalde hoeveelheid drukverlies in praktische toepassingen mogelijk.
Een bepaalde hoeveelheid lekkage haalt de warmte weg die wordt gegenereerd door de spindellagers aan beide uiteinden van het roterende gewricht tijdens rotatie door de lekkageoliepoort, die kan voorkomen dat het roterende gewricht olie tussen poorten A en B tijdens het werk stroomt. Omdat er een drukverschil is P-P0 aan beide uiteinden van de ringkloof E, stroomt de geblokkeerde oliestroom van de zijkant van de hogedrukkamer P naar de zijkant van de lagedrukkamer en vormt een lekkage Q0.
Als de opening te groot is, zal de lekkage toenemen en zal het drukverlies groot zijn, zodat de werkelijke werkdruk niet kan voldoen aan de werkbehoeften; Het paringsoppervlak wordt verwarmd door verwarming. De spleetafdichting maakt gebruik van een ringvormige gladde spleetafdichting met een constante openingswaarde E, en de oliestroom is symmetrisch voor het midden van de opening.

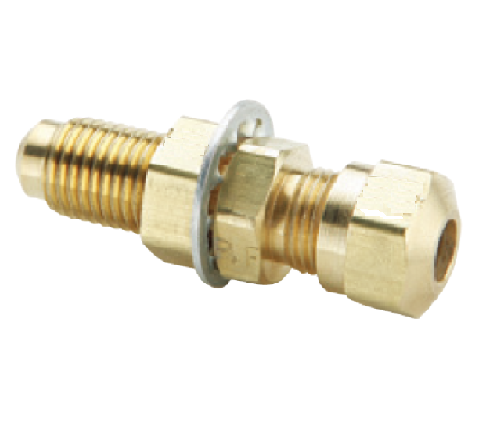

Belangrijkste items van hydraulische gewrichtsinstallatie
(1) Wanneer de slang beweegt of stationair is, moet deze niet te gebogen zijn, noch kan deze worden gebogen, tenminste, het zou moeten beginnen te buigen met 1,5 keer de diameter;
(2) Wanneer de rubberen slang naar de overeenkomstige positie beweegt, moet deze niet te strak worden getrokken, maar moet deze relatief los zijn;
(3) Torsie -vervorming van de slang zoveel mogelijk voorkomen;
(4) de rubberen slang moet zoveel mogelijk uit de buurt van warmtestralingscomponenten worden gehouden en indien nodig een warmteschild moet worden geïnstalleerd;
(5) de externe schade van de slang moet worden vermeden, zoals langdurige wrijving met het oppervlak van de component tijdens gebruik;
(6) Als de rubberen slang ernstig is vervormd vanwege zijn eigen gewicht, moeten er ondersteunende onderdelen zijn.
Wanneer de axiale lengte van de ringvormige opening van het hydraulische gewricht L is, als de opening buigen niet wordt overwogen, kan de stroomsnelheid door de opening, dat wil zeggen de lekkagehoeveelheid, worden verkregen uit de Hagen-Posyyier-formule:
De kinematische viscositeit van een vloeistof is meer gerelateerd aan temperatuur en minder met druk. Hoe hoger de temperatuur, hoe lager de viscositeit. Zoals hierboven vermeld, kan de grootte van de afdichtingskloof direct de werkdruk en de relatieve snelheid van de roterende gewricht beïnvloeden, dus de selectie van de afdichtingskloof is zeer kritisch. De ideale spleetafdichting wordt bereikt door de formule
(4) Berekening en praktijk moeten met elkaar worden gecombineerd. We berekenen de afdichtingsvrijheid van de ontworpen roterende gewricht als volgt, bekende omstandigheden: gebruik nr. 46 anti-slijtage hydraulische olie, olievoorziening P = 14MPa; De druk van de lekoliepoort is meestal p0 = 0,5 mpa; De toegestane lekkage Q = 80 ～ 200 ml/min; de dichtheid van nr. 46 hydraulische olie ρ = 0,89 kg/cm3; De leklengte l = 50 mm. Onder normale omstandigheden wordt de bedrijfstemperatuur van de olie geselecteerd op twee punten van 40 ° C en 80 ° C, en de overeenkomstige kinematische viscositeiten ν zijn respectievelijk 30CST en 8CST. Door de bovenstaande gegevens te vervangen in formule (4), kan de kleine openingwaarde bij twee temperaturen worden verkregen. Volgens de berekeningsresultaten en praktische ervaring kan de selectie van de klaringwaarde tijdens het ontwerp op de juiste wijze worden vergroot om de vrije ruimte te waarborgen voor de rotatie van het roterende gewricht.
